Panduan Die Casting: Gambaran Keseluruhan, Faedah & Aplikasi

Die casting adalah salah satu proses pembuatan logam yang paling cekap dan kos efektif yang terdapat pada hari ini. Secara ringkasnya: jika anda memerlukan bahagian logam yang jitu dan kompleks dalam kuantiti yang tinggi, tuangan die berkemungkinan merupakan pilihan terbaik anda . Ia memberikan toleransi dimensi yang ketat, kemasan permukaan yang sangat baik, dan masa kitaran pantas yang boleh dipadankan oleh beberapa proses lain. Panduan ini merangkumi semua yang anda perlu ketahui — daripada cara proses itu berfungsi hingga ke had, kaedah dan aplikasi dunia sebenar.

Apakah Die Casting?

Tuangan mati ialah proses tuangan logam di mana logam cair dipaksa di bawah tekanan tinggi ke dalam acuan keluli yang boleh digunakan semula (dipanggil "mati"). Setelah logam mengeras, dadu terbuka dan bahagian siap dikeluarkan. Acuan kemudiannya boleh digunakan semula - biasanya untuk puluhan ribu hingga ratusan ribu kitaran.

Logam yang paling biasa digunakan dalam tuangan die termasuk aloi aluminium, zink, magnesium dan kuprum . Aluminium setakat ini adalah yang paling popular kerana nisbah kekuatan-ke-beratnya yang sangat baik, rintangan kakisan, dan kekonduksian terma.

Tidak seperti tuangan pasir, yang menggunakan acuan yang boleh dibuang, tuangan die menggunakan perkakas keluli kekal. Ini menjadikannya sesuai untuk pengeluaran volum tinggi di mana konsistensi dan kebolehulangan adalah kritikal.

Proses Die Casting

Kitaran tuangan die mengikut urutan yang konsisten:

1. Penyediaan mati: Bahagian acuan dibersihkan, dilincirkan, dan ditutup di bawah tekanan tinggi.
2. Suntikan: Logam cair disuntik ke dalam rongga die pada tekanan biasanya bermula dari 1,500 hingga 25,000 psi , bergantung kepada bahan dan kaedah.
3. Pemejalan: Logam menyejuk dan memejal dengan cepat dalam acuan — selalunya dalam beberapa saat.
4. Pelepasan: Die terbuka dan pin ejektor menolak bahagian siap keluar dari rongga.
5. pemangkasan: Bahan berlebihan (denyar, pelari, pintu pagar) dikeluarkan, dan bahagian itu mungkin mengalami kemasan tambahan.

Masa kitaran berbeza mengikut saiz bahagian dan kerumitan tetapi biasanya berkisar dari beberapa saat hingga beberapa minit . Sel tuangan aluminium yang dioptimumkan dengan baik boleh menghasilkan beratus-ratus bahagian sejam.

Jenis-jenis Die Casting

Dua kaedah tuangan die utama berbeza dalam cara logam cair dimasukkan ke dalam acuan:

Bilik Panas Die Casting

Dalam tuangan die chamber panas, mekanisme suntikan direndam terus dalam logam cair. Kaedah ini menawarkan masa kitaran yang lebih cepat dan paling sesuai untuk logam takat lebur rendah seperti zink, timah, dan aloi plumbum. Ia tidak sesuai untuk aluminium, kerana aluminium akan menghakis komponen yang tenggelam.

Bilik Sejuk Die Casting

Dalam tuangan die chamber sejuk, logam cair dimasukkan ke dalam ruang pukulan berasingan sebelum setiap suntikan. Pendekatan ini digunakan untuk aloi aluminium, magnesium dan kuprum — logam dengan takat lebur yang lebih tinggi yang akan merosakkan sistem ruang panas. Walaupun sedikit perlahan daripada ruang panas, tuangan die chamber sejuk membolehkan pengeluaran bahagian yang lebih kuat dan tahan lama.

Faedah Die Casting

Ketepatan Tinggi dan Ketepatan Dimensi

Die casting secara konsisten mencapai toleransi terhadap ±0.1 mm atau lebih ketat , selalunya menghapuskan keperluan untuk pemesinan sekunder. Tahap kebolehulangan ini merentas beribu-ribu bahagian adalah sukar untuk dipadankan dengan kaedah tuangan lain.

Pengeluaran Pantas untuk Volume Tinggi

Setelah perkakas dipasang, mesin tuangan cetakan boleh beroperasi sepanjang masa, menghasilkan bahagian dalam kitaran sesingkat 15–20 saat untuk komponen aluminium kecil. Daya pemprosesan ini menjadikannya salah satu kaedah terpantas untuk pengeluaran bahagian logam volum tinggi.

Geometri Kompleks

Tuangan mati menyokong ciri dalaman yang rumit, dinding nipis (senipis 0.5 mm dalam beberapa aplikasi aluminium), potongan bawah, dan komponen bentuk hampir bersih yang akan mahal atau mustahil dengan pemesinan sahaja.

Kos-Efektif untuk Pengeluaran Besar-besaran

Walaupun kos perkakas awal adalah penting, kos setiap bahagian menurun secara mendadak pada skala. Untuk pengeluaran berjalan dalam puluhan ribu atau lebih, tuangan die biasanya jauh lebih menjimatkan daripada pemesinan CNC atau proses lain.

Had Casting Die

Die casting bukan tanpa pertukaran. Memahami hadnya membantu menentukan sama ada ia adalah proses yang betul untuk projek anda.

Kos Perkakas Permulaan yang Tinggi

Satu acuan tuangan aluminium tunggal boleh berharga dari mana-mana sahaja $10,000 hingga lebih $100,000 , bergantung kepada kerumitan. Ini menjadikan tuangan cetakan sebagai pilihan yang buruk untuk prototaip atau volum pengeluaran yang sangat rendah.

Sekatan Bahan

Tuangan die terhad kepada logam bukan ferus. Keluli dan besi tidak boleh die cast kerana takat leburnya yang tinggi akan memusnahkan acuan keluli. Jika projek anda memerlukan logam ferus, proses alternatif seperti tuangan pelaburan atau tuangan pasir mesti dipertimbangkan.

Isu Keliangan

Udara boleh terperangkap dalam rongga die semasa suntikan, mewujudkan keliangan dalaman. Ini boleh menjejaskan kekuatan mekanikal dan menjadikan bahagian itu tidak sesuai untuk aplikasi ketat tekanan melainkan dikawal melalui tuangan die dibantu vakum atau teknik lain.

Tidak Sesuai untuk Bahagian Besar

Kebanyakan mesin tuangan die sesuai untuk bahagian sehingga lebih kurang 25 kg . Komponen yang sangat besar lebih baik digunakan oleh tuangan pasir atau proses berasaskan graviti lain.

Pakai dan Penyelenggaraan Mati

Keluli mati haus dari semasa ke semasa, terutamanya dengan aloi suhu tinggi. Jadual penyelenggaraan yang betul adalah penting untuk mengekalkan ketepatan dimensi dan memanjangkan hayat cetakan - biasanya 100,000 hingga 500,000 pukulan bergantung pada bahan dan parameter proses.

Kaedah Die Casting di Jieda

Sebagai Pengeluar Acuan Die Casting China dan Kilang Acuan Die Casting Tersuai, Ningbo Jieda Molding & Machine Co., Ltd. menawarkan rangkaian proses tuangan yang komprehensif untuk memenuhi keperluan geometri bahagian, bahan dan volum yang berbeza.

Tuangan Die Tekanan Tinggi

Kaedah tuangan mati yang paling biasa. Logam cair disuntik pada tekanan sehingga 25,000 psi , menghasilkan bahagian yang padat dan tepat dengan kemasan permukaan yang sangat baik. Jieda mengendalikan mesin Hong Kong Lijin dari 200T hingga 1600T daya pengapit untuk menampung pelbagai saiz bahagian.

Tuangan Die Tekanan Rendah

Logam ditolak ke atas ke dalam acuan menggunakan tekanan rendah (biasanya 0.7–1.0 bar ), membolehkan kawalan aliran logam yang lebih baik dan pergolakan yang dikurangkan. Kaedah ini amat sesuai untuk bahagian struktur yang memerlukan sifat mekanikal yang lebih tinggi dan keliangan yang lebih rendah.

Tuangan Pasir

Pilihan yang menjimatkan untuk pengeluaran volum rendah atau geometri kompleks yang besar di mana perkakas kekal tidak wajar kos. Acuan pasir dicipta daripada corak dan dibuang selepas setiap tuang, menjadikan kaedah ini sangat fleksibel.

Tuangan Lilin Hilang (Tuangan Pelaburan)

Corak lilin disalut dengan bahan cangkerang seramik, kemudian dicairkan untuk meninggalkan rongga yang tepat. Tuangan pelaburan menghasilkan bahagian dengan perincian dan ketepatan permukaan yang luar biasa — selalunya digunakan untuk komponen aeroangkasa, peranti perubatan dan bahagian industri yang rumit.

Tuangan Mati Graviti

Logam cair dituangkan ke dalam acuan logam kekal menggunakan graviti dan bukannya tekanan. Ini menghasilkan keliangan yang lebih rendah daripada tuangan die tekanan tinggi dan sangat sesuai untuk pengeluaran volum sederhana bahagian yang lebih padat dan memerlukan struktur.

Proses Penamat Die Casting

Bahagian tuangan die mentah selalunya memerlukan rawatan permukaan atau pemprosesan sekunder sebelum ia sedia untuk digunakan. Operasi penamat biasa termasuk:

• Letupan tembakan / letupan manik: Mengeluarkan pengoksidaan permukaan dan mencipta kemasan matte yang seragam.
• pemesinan CNC: Menambahkan lubang, benang dan ciri toleransi ketat yang tidak boleh dihantar secara langsung.
• Anodizing: Untuk bahagian aluminium, anodisasi memberikan rintangan kakisan dan lapisan permukaan yang menarik dan tahan lama.
• Salutan serbuk / lukisan: Menyediakan warna dan perlindungan kakisan tambahan untuk produk pengguna dan perindustrian.
• Penyaduran elektrik: Mendepositkan lapisan logam nipis (krom, nikel, dll.) untuk tujuan estetik atau berfungsi.
• Impregnasi: Mengedap keliangan dalaman menggunakan resin yang diresapi vakum — kritikal untuk komponen hidraulik atau pneumatik yang ketat tekanan.

Jieda menyediakan rawatan permukaan perkhidmatan penuh dan kemasan bersama-sama operasi tuangannya, menyampaikan komponen sedia untuk digunakan kepada pelanggan merentasi sektor automotif, motor, pneumatik, komunikasi dan tenaga baharu.

Aplikasi Die Casting

Tuangan mati digunakan di hampir setiap industri utama yang memerlukan komponen logam volum tinggi. Bidang aplikasi utama termasuk:

Mengapa Memilih Jieda untuk Die Casting?

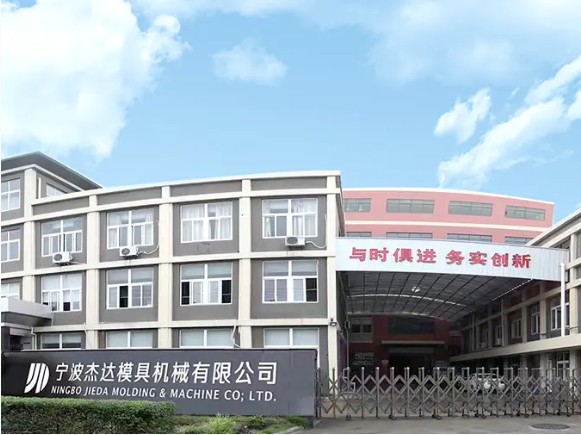

Ditubuhkan pada tahun 1987, Ningbo Jieda Molding & Machine Co., Ltd. ialah sebuah perusahaan teknologi tinggi negara yang berpangkalan di Beilun, Ningbo — sebuah bandar yang diiktiraf sebagai "Kampung Asal Acuan Die-casting di China." Dengan lebih 35 tahun pengalaman, Jieda membawa gabungan kepakaran teknikal yang mendalam dan skala pembuatan yang terbukti untuk setiap projek.

Keupayaan dan kelayakan utama termasuk:

• IATF 16949 diperakui sistem pengurusan kualiti dengan kawalan risiko gelung tertutup yang sistematik dan proses penambahbaikan berterusan.
• A Kemudahan 12,000 m² dengan lebih 80 keping peralatan canggih, termasuk pusat pemesinan CNC ketepatan, CNC EDM, pemotongan wayar dan mesin tuangan mati automatik.
• Mesin die casting dari 200T hingga 1600T (jenama Hong Kong Lijin), membolehkan pengeluaran pelbagai saiz bahagian.
• Reka bentuk dalaman penuh menggunakan CAD (PRO/E), CAM dan CAE perisian untuk kejuruteraan acuan dan pengoptimuman.
• Eksport pengalaman ke Amerika Syarikat, Jerman, Itali, UK, Perancis, Poland, Finland, India dan Australia , berkhidmat kepada OEM yang terkenal di dunia merentas sektor automotif, motor, pencahayaan dan tenaga baharu.
• Satu pasukan daripada 130 pekerja , termasuk 28 pengurusan profesional dan kakitangan R&D teknikal, disokong oleh aset tetap melebihi 70 juta RMB .

Lokasi Jieda di Beilun juga menyediakan kelebihan logistik langsung — bersebelahan dengan Pelabuhan Beilun dan Lebuhraya Hangzhou-Ningbo — membolehkan penghantaran antarabangsa yang pantas dan boleh dipercayai kepada pelanggan global.

Adakah Die Casting Sesuai untuk Anda?

Die casting ialah pilihan yang tepat apabila projek anda memenuhi kriteria ini:

• Awak perlukan volum pengeluaran yang tinggi — biasanya 10,000 bahagian atau lebih untuk mewajarkan pelaburan perkakas.
• Bahagian anda memerlukan toleransi dimensi yang ketat dan kemasan permukaan yang baik.
• Reka bentuk termasuk geometri kompleks dengan dinding nipis, saluran dalaman atau ciri bersepadu.
• Anda sedang bekerja dengan logam bukan ferus seperti aluminium, zink, atau magnesium.
• Kecekapan kos jangka panjang lebih penting daripada perbelanjaan perkakas pendahuluan yang rendah.

Jika volum anda rendah, bahagian anda sangat besar, atau anda memerlukan bahan ferus, kaedah tuangan alternatif seperti tuangan pasir atau tuangan pelaburan mungkin lebih sesuai. Pasukan kejuruteraan Jieda boleh menilai keperluan khusus anda dan mengesyorkan proses yang paling sesuai — sama ada tuangan die tekanan tinggi, tuangan die tekanan rendah, tuangan graviti atau kaedah lain sepenuhnya.

Hubungi Jieda hari ini untuk membincangkan projek anda dan menerima penyelesaian yang disesuaikan yang disokong oleh lebih tiga dekad kepakaran tuangan cetakan ketepatan.
