Mengapa Aluminium Die Casting Menguasai Pembuatan Komponen NEV？

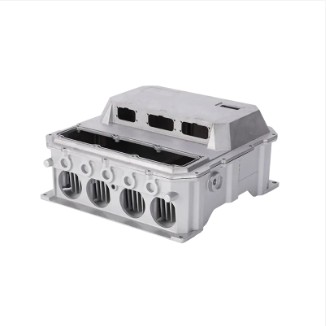

Dalam sekkepadar pembuatan kenderaan tenaga baharu (NEV), tuangan die aluminium tekanan tinggi (HPDC) telah menjadi proses pembentukan pilihan untuk penutup pek bateri, perumah mokepadar, perumah unit kawalan kuasa (PCU), dan komponen struktur. Menggunakan aloi aluminium ADC12, A380 atau A356 sebagai bahan mentah, proses ini membolehkan geometri kompleks, saluran penyejukan bersepadu dan antara muka pemasangan ketepatan dalam satu kitaran pengacuan. Pasaran die-casting alat ganti automotif global dijangka berkembang dari USD 55 bilion pada 2025 to USD 90 bilion menjelang 2034 (CAGR 5.5%), dengan aloi aluminium menguasai a 70% bahagian bahan dan aplikasi pengangkutan perakaunan untuk 56.6% daripada permintaan. NEV yang menggunakan komponen aluminium die-cast boleh mencapai pengurangan berat pek bateri kira-kira 20% , meningkatkan kecekapan tenaga dan jarak pemdanuan dengan ketara sambil memberikan kelebihan kos kitaran hayat yang luar biasa.

Sains Bahan: Strategi Pemilihan untuk Aloi ADC12, A380 dan A356

Bahan teras untuk Komponen die-cast NEV biasanya ADC12 (standard JIS) , A380 (standard ASTM) , atau A356 (standard ASTM) aloi aluminium. Ketiga-tiga aloi ini mempamerkan perbezaan ketara dalam komposisi, sifat mekanikal dan kekonduksian terma, secara langsung memberi kesan kepada kekuatan struktur pek bateri, kecekapan pelesapan haba dan rintangan kakisan.

Komposisi Aloi dan Perbandingan Prestasi Utama

ADC12 mempunyai kandungan silikon yang tinggi 9.6%–12% dan kandungan tembaga daripada 1.5%–3.5% , memberikan kebolehbendaan yang luar biasa dan keupayaan mengisi dinding nipis sesuai untuk menghasilkan sirip pelesapan haba ketepatan dan perumah kompleks dengan ketebalan dinding serendah 1.0–1.2 mm . Kekuatan tegangan tipikalnya ialah 150–200 MPa dengan kekonduksian terma sebanyak 130–150 W/m·K . A380 menawarkan kandungan kuprum yang lebih tinggi (3.0%–4.0%), mencapai kekuatan tegangan 210–250 MPa dan kekerasan yang lebih besar (60–80 HB), menjadikannya sesuai untuk bahagian struktur beban tinggi. A356 (AlSi7Mg0.3) diperkukuh oleh kandungan magnesium, menawarkan kebolehtuangan dan rintangan kakisan yang sangat baik dengan kekonduksian terma 120–160 W/m·K , menjadikannya pilihan pilihan untuk dulang pek bateri dan komponen keselamatan struktur.

Jadual 1: Perbandingan Parameter Prestasi Utama bagi Aloi Aluminium Die-Casting Biasa NEV
Penunjuk Prestasi	ADC12	A380	A356
Kandungan Silikon (Si)	9.6% – 12%	7.5% – 9.5%	6.5% – 7.5%
Kandungan Kuprum (Cu)	1.5% – 3.5%	3.0% – 4.0%	≤0.20%
Kekuatan Tegangan (MPa)	150 – 200	210 – 250	220 – 280 (T6)
Kekonduksian Terma (W/m·K)	130 – 150	96	120 – 160
Aplikasi Biasa	Perumahan motor, perumahan PCU	Bahagian struktur beban tinggi	Dulang bateri, bahagian struktur

Strategi Pemilihan Bahan

Untuk perumah motor dan perumah PCU, ADC12 ialah pilihan yang paling kos efektif kerana kekonduksian terma yang sangat baik ( 130–150 W/m·K ) dan kebolehbentukan tuangan yang unggul. Untuk dulang pek bateri dan komponen keselamatan struktur, A356 dengan rawatan haba T6 mencapai kekuatan tegangan 220–280 MPa dan rintangan kakisan yang unggul berbanding aloi galas tembaga, menjadikannya pilihan pilihan untuk keselamatan kemalangan. A380 disyorkan untuk bahagian struktur casis yang memerlukan kapasiti beban mekanikal yang tinggi. Ketiga-tiga aloi berkongsi ketumpatan lebih kurang 2.7 g/cm³ , mencapai pengurangan berat badan sebanyak 40%–60% berbanding keluli, secara langsung meningkatkan jarak pemanduan kenderaan.

Kejuruteraan Pengurusan Terma: Bagaimana Perumahan Die-Cast Memastikan Keselamatan dan Prestasi Bateri

Pengurusan haba bateri kuasa adalah teras keselamatan dan prestasi NEV. Tetingkap suhu operasi optimum untuk sel litium-ion ialah 15–35°C ; melebihi 45°C mempercepatkan kemerosotan kapasiti, manakala suhu di atas 60°C risiko pelarian haba sekarang. Perumahan aluminium die-cast mencapai pengurusan haba yang cekap melalui mekanisme berikut:

Reka Bentuk Saluran Penyejukan Cecair Bersepadu

Tuangan die tekanan tinggi membolehkan pengacuan terus saluran penyejukan cecair kompleks, sirip pelesapan haba, dan rusuk terma dalam acuan, mencapai reka bentuk bersepadu struktur perumahan dan sistem pengurusan haba. Struktur ini menghapuskan rintangan antara muka terma daripada proses kimpalan atau pemasangan tradisional, meminimumkan laluan rintangan haba dari permukaan sel ke penyejuk. Kekonduksian terma aloi aluminium A356 atau ADC12 ( 96–150 W/m·K ) ialah 3–5 kali keluli, membolehkan resapan haba yang cepat merentasi seluruh permukaan perumahan.

Perbandingan Prestasi Terma dan Keselamatan Merentas Bahan Perumahan

Jadual 2: Perbandingan Prestasi Bahan Perumahan Pek Bateri NEV
Bahan Perumahan	Kekonduksian Terma (W/m·K)	Ketumpatan (g/cm³)	Pengurangan Berat	Risiko Larian Terma
Aluminium Die-Cast	96 – 150	2.7	40% – 60%	rendah
Aluminium Tersemperit	180 – 210	2.7	40% – 55%	Sederhana
Keluli Bercop	45 – 55	7.8	Garis dasar	Tinggi (Penyelesapan Haba Lemah)
Komposit (SMC)	0.2 – 0.5	1.8 – 2.0	50% – 65%	Sangat Tinggi (Memerlukan Penyejukan Tambahan)

Walaupun perumah aluminium die-cast mempunyai kekonduksian terma yang lebih rendah sedikit daripada profil aluminium tersemperit, ia keupayaan membentuk bersepadu membolehkan reka bentuk laluan aliran haba yang dioptimumkan, dan integriti strukturnya jauh melebihi pemasangan profil yang dikimpal. Dari segi perlindungan pelarian haba, perumah aluminium boleh melambatkan perambatan api untuk 5–10 minit , menyediakan masa melarikan diri yang kritikal untuk penghuni, manakala perumahan komposit memerlukan lapisan tahan api tambahan untuk memenuhi piawaian GB 38031.

Keselamatan Struktur: Perlindungan Ranap dan Prestasi Pengedap Komponen Die-Cast

Perumah pek bateri NEV bukan sahaja berfungsi sebagai pembawa pengurusan haba tetapi juga sebagai penghalang kritikal untuk keselamatan struktur kenderaan secara keseluruhan. Aloi aluminium die-cast membina sistem perlindungan berbilang lapisan melalui gabungan kekuatan bahan intrinsik dan pengoptimuman struktur.

Reka Bentuk Struktur Penyerapan Tenaga Ranap

Dulang pek bateri die-cast moden biasanya menggunakan a rangka pangkal rasuk silang struktur sandwic. Melalui analisis aliran acuan yang mengoptimumkan kedudukan pintu gerbang dan pengedaran ketebalan dinding, kawasan kritikal perlanggaran (seperti rasuk hentaman sisi) ditebalkan secara tempatan kepada 10–12 mm , manakala kawasan tidak kritikal dikurangkan kepada 2–3 mm , mencapai keseimbangan optimum antara berat dan kekuatan. Aloi A356-T6 mencapai kekuatan hasil sebanyak 180–220 MPa , dan digabungkan dengan struktur rusuk kompleks yang didayakan oleh tuangan die, boleh memenuhi keperluan ujian kesan kutub sisi C-NCAP dan E-NCAP.

Piawaian Penarafan Pengedap dan Perlindungan

Perumahan pek bateri mesti dicapai IP67 atau IP69K penilaian perlindungan (setiap IEC 60529 dan ISO 20653), memberikan perlindungan habuk yang lengkap dan rintangan rendaman selama 30 minit pada kedalaman 1 meter. Tuangan die mencapai kawalan ketepatan kerataan permukaan pengedap ( ±0.05 mm ) dan kekasaran permukaan (Ra≤3.2 μm), memastikan keserasian sempurna dengan gasket pengedap. Tambahan pula, perumah die-cast mesti lulus ujian kebocoran spektrometri jisim helium, dengan kadar kebocoran biasanya diperlukan di bawah 15 sccm (sentimeter padu standard seminit) untuk memastikan pengasingan mutlak antara litar penyejuk dan ruang sel.

Proses Pengilangan: Ketepatan, Kecekapan dan Kawalan Kualiti dalam HPDC

Tuangan die tekanan tinggi (HPDC) ialah proses pembentukan di mana aloi aluminium cair disuntik ke dalam acuan keluli ketepatan pada kelajuan tinggi di bawah tekanan 30–150 MPa . Proses ini menunjukkan tiga kelebihan teras dalam pembuatan komponen NEV:

Pembentukan Near-Net-Shape dan Integrasi Struktur Kompleks

Die casting mencapai toleransi dimensi ±0.03–0.05 mm , jauh melebihi pengecapan (±0.1–0.3 mm) dan kimpalan (±0.5–1.0 mm). Lebih penting lagi, ia membolehkan saluran penyejukan cecair, pendakap pelekap, klip penetapan abah-abah wayar, kedudukan pelekap penyambung, dan juga tempat duduk pelekap bolong letupan untuk dibuang dalam satu operasi, dengan ketara mengurangkan proses pemesinan dan pemasangan berikutnya. Untuk dulang pek bateri, tuangan die boleh menyepadukan tradisional 6–10 bahagian yang dicop dan dikimpal ke dalam 1–2 komponen die-cast , menghapuskan risiko kegagalan keletihan kimpalan sambil mengurangkan pengumpulan toleransi pemasangan.

Skala Pengeluaran dan Kecekapan Kos

Setelah perkakas dilaburkan (acuan dulang pek bateri besar biasanya tahan lama 80,000–100,000 tangkapan ), kitaran tuangan die keping tunggal boleh dipendekkan kepada 60–120 saat , menjadikannya sangat sesuai untuk permintaan platform yang melebihi 100,000 unit setahun . Pasaran mesin tuangan aluminium global dijangka berkembang dari USD 86.14 bilion pada 2025 to USD 144.04 bilion menjelang 2034 (CAGR 5.88%), dengan rantau Asia-Pasifik memegang a 41% bahagian pasaran dan China sahaja menyumbang 16% pasaran Asia-Pasifik.

Kawalan Kualiti Gelung Tertutup

Pengeluar terkemuka menggunakan reka bentuk CAD/CAM/CAE bersepadu digabungkan dengan analisis aliran acuan untuk meramalkan kedudukan get, pengagihan keliangan dan kecacatan titik panas. Barisan pengeluaran dilengkapi dengan X-ray radiografi (RT) and pengimbasan CT industri , memastikan keliangan dalaman kekal di bawah 0.1% —ambang kritikal untuk menjamin integriti pengedap IP67 dan hayat keletihan struktur. Sistem pengurusan kualiti mestilah IATF 16949 diperakui, meliputi keseluruhan proses daripada perolehan bahan mentah, penyahgas cair, pemantauan parameter pukulan hingga ujian kebocoran produk siap.

Faedah Pemberat Ringan: Cara Komponen Die-Cast Meningkatkan Jarak Pemanduan

Julat pemanduan NEV mempamerkan korelasi negatif yang kuat dengan berat kenderaan. Penyelidikan menunjukkan bahawa setiap 100 kg pengurangan berat kenderaan boleh meningkatkan julat dengan 6%–8% (kira-kira 30–50 km). Komponen aluminium die-cast mencapai pengurangan berat yang ketara dalam bidang utama berikut:

Data Pengurangan Berat Komponen Utama

Jadual 3: Kesan Pengurangan Berat Komponen Die-Cast NEV Biasa
Komponen	Berat Proses Tradisional (kg)	Berat Aluminium Die-Cast (kg)	Pengurangan Berat	Anggaran Penambahbaikan Julat
Dulang Pek Bateri	80 – 120 (Keluli)	35 – 50	55% – 60%	25 – 40 km
Perumahan Motor	15 – 20 (Besi tuang)	6 – 9	55% – 60%	5 – 8 km
Perumahan PCU	5 – 8 (Die-Cast Al)	3 – 5	30% – 40%	2 – 4 km
Subframe / Bahagian Struktur	25 – 35 (Keluli)	12 – 18	45% – 50%	8 – 12 km

Mengambil sedan elektrik tulen dengan berat kerb sebanyak 1,800 kg , kapasiti bateri sebanyak 70 kWj , dan julat NEDC daripada 500 km sebagai contoh, menggantikan dulang pek bateri, perumah motor dan subframe dengan komponen aluminium tuang boleh mengurangkan berat keseluruhan kenderaan dengan 80–120 kg , meningkatkan julat sebanyak lebih kurang 40–70 km —bersamaan dengan 5%–8% penjimatan kos bateri.

Jumlah Analisis Kos Kitaran Hayat: Mengapa Aluminium Die-Cast Adalah Optimum Ekonomi

Walaupun komponen aluminium die-cast memerlukan pelaburan perkakas awal yang lebih tinggi (acuan dulang pek bateri besar lebih kurang USD 50,000–150,000 ), mereka Jumlah kos pemilikan (TCO) 10 tahun adalah jauh lebih rendah daripada alternatif keluli. Perbandingan berikut adalah berdasarkan platform pengeluaran tahunan sebanyak 100,000 unit:

Jadual 4: Perbandingan Kos Kitar Hayat 10 Tahun Bahan Dulang Pek Bateri (Seunit)
Faktor Kos	Aluminium Die-Cast	Kimpalan Al Tersemperit	Keluli Bercop Welding	Komposit (SMC)
Berat Unit (kg)	35 – 50	40 – 55	80 – 120	30 – 45
Kiraan Bahagian	1 – 2 keping	5 – 8 keping	10 – 15 keping	1 – 3 keping
Pelaburan Perkakas	Tinggi (Sekali)	Sederhana	rendah	Tinggi (Acuan Komposit)
Proses Perhimpunan	minima	Berbilang (Pemesinan Kimpalan)	Luas (Pengedap Kimpalan Titik)	Sedikit (Bolt Pengikat)
Penilaian TCO Keseluruhan	rendahest	Sederhana	Tinggi (Penalti Berat)	Tinggi (Kos Tambahan Penyejukan)

Tambahan pula, 100% boleh dikitar semula aloi aluminium sejajar dengan trend ekonomi pekeliling global. Komponen NEV akhir hayat boleh dicairkan semula dan digunakan semula dalam pengeluaran tuangan die, dengan jejak karbon jauh lebih rendah daripada peleburan keluli atau sintesis komposit. Bagi pembuat kereta yang mengejar objektif ESG, komponen aluminium die-cast menawarkan kelebihan ketara dalam pemarkahan kemampanan.

Panduan Perolehan dan Pemilihan: Senarai Semak Spesifikasi Teknikal Utama

Bagi pengilang NEV dan pembekal Tahap 1, menggabungkan parameter teknikal berikut ke dalam kelayakan pembekal dan dokumen tender boleh menapis rakan kongsi cetakan berkualiti dan mengurangkan risiko kualiti pasca pengeluaran dengan berkesan:

Pensijilan Bahan: Nyatakan aloi ADC12, A380 atau A356 dengan jelas dan memerlukan laporan komposisi kimia bahan, laporan ujian sifat mekanikal dan pengisytiharan pematuhan RoHS/REACH.
Penilaian Perlindungan: Perumah pek bateri memerlukan sekurang-kurangnya IP67 , dengan IP69K disyorkan; pengedap kerataan permukaan ≤±0.05 mm, kekasaran permukaan Ra≤3.2 μm.
Kualiti Dalaman: Memerlukan laporan pemeriksaan X-ray atau CT industri, dengan keliangan kawasan kritikal ≤ 0.1% , bebas daripada keretakan, penutup sejuk dan kecacatan lain.
Ketegangan kebocoran: Memerlukan laporan ujian kebocoran spektrometri jisim helium, dengan kadar kebocoran ≤ 15 sccm (perumahan utama) dan ≤ 5 sccm (penutup).
Ketepatan Dimensi: Dimensi pemasangan kritikal CPK≥ 1.67 , dengan full-dimension CMM inspection reports for sealing surfaces.
Pengesahan Pengurusan Terma: Memerlukan pembekal untuk menyediakan data simulasi terma CFD yang membuktikan perbezaan suhu sel maksimum ≤ 5°C di bawah keadaan pengecasan pantas.
Pensijilan Sistem: Pembekal mesti memegang IATF 16949 pensijilan sistem pengurusan kualiti dengan pengalaman pengeluaran besar-besaran industri automotif yang ditunjukkan.
Jaminan Kapasiti: Memerlukan daya pengapit mesin tuangan ≥ 3,000 tan , kapasiti tangkapan tunggal ≥ 40 kg , dengan annual capacity matching project requirements.

Dengan memasukkan penunjuk ini ke dalam spesifikasi teknikal dan senarai semak audit pembekal, badan perolehan boleh memastikan yang dipilih Komponen die-cast NEV menyediakan sokongan struktur yang stabil, selamat dan ringan serta jaminan pengurusan terma sepanjang kitaran hayat penuh mereka.
